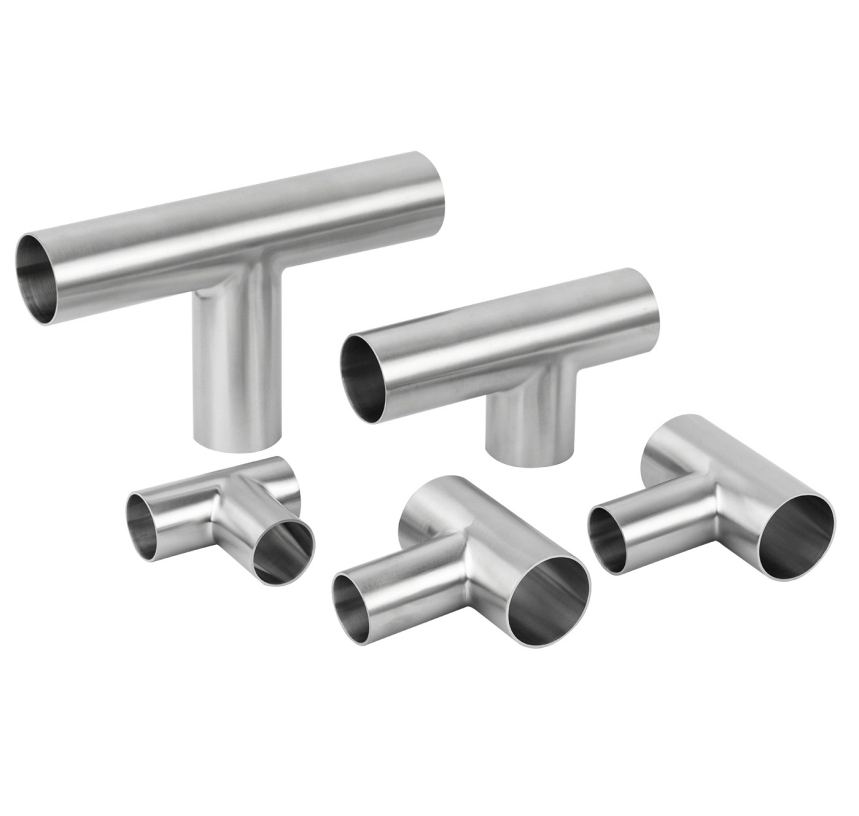

Ss 304 316 Igwe anaghị agba nchara Tee nke dị ọcha nke ígwè anaghị agba nchara nke dabara adaba

Ss 304 316 Igwe anaghị agba nchara Tee Ịdị ọcha nke Paịpụ ígwè anaghị agba nchara nke e ji achọ mma Foto a na-egosi

Nkọwa Dị Mkpirikpi:

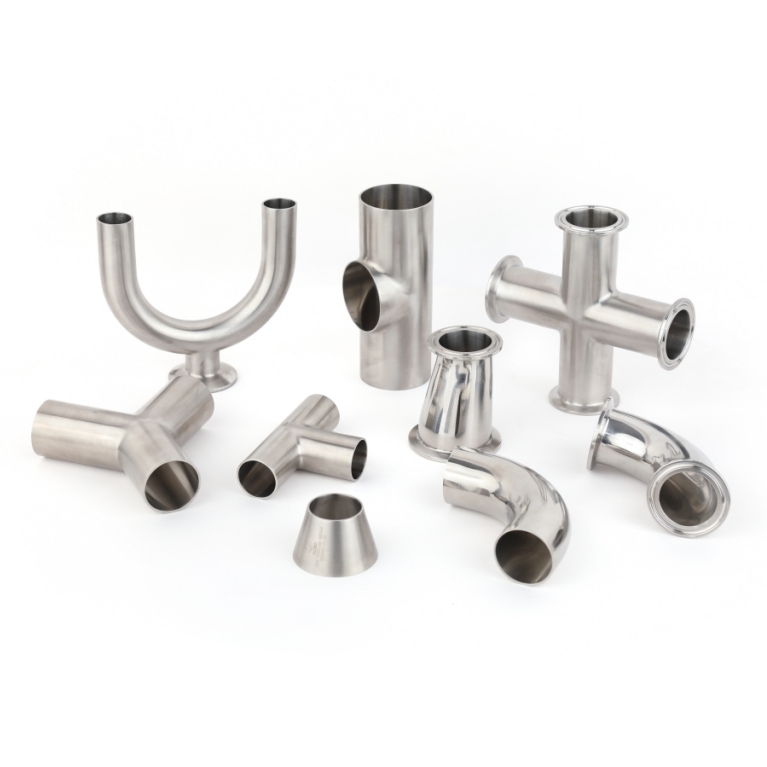

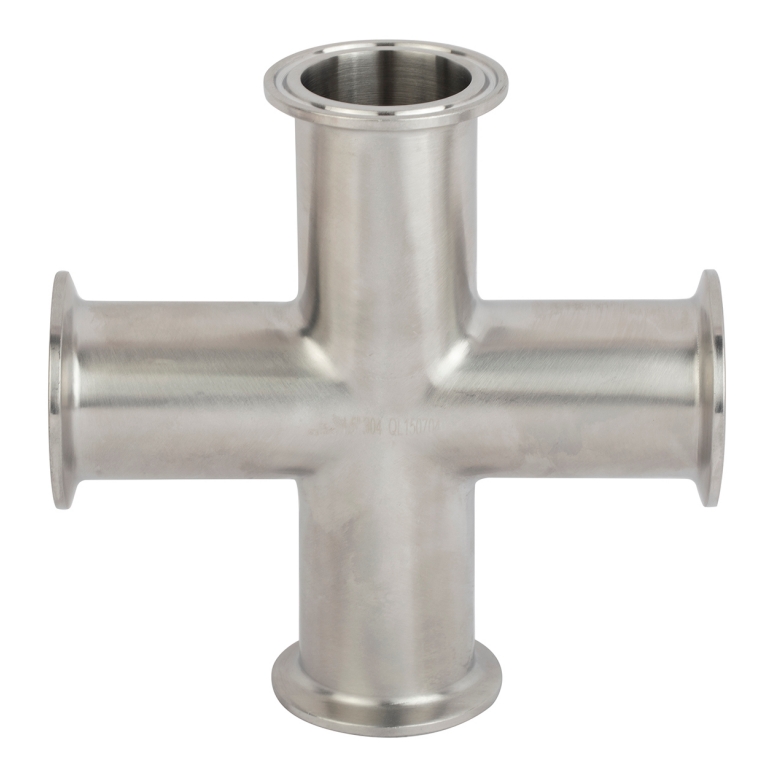

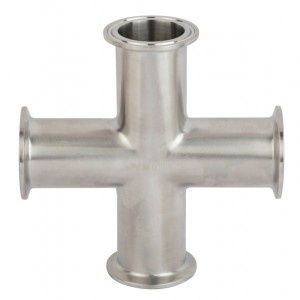

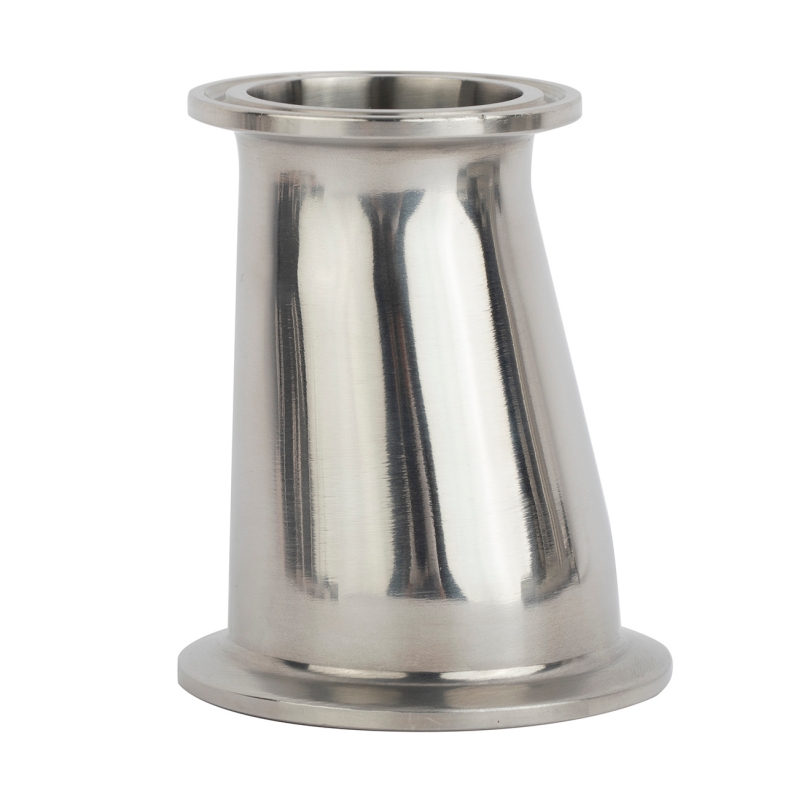

Ụdị Ngwaahịa: 90° Elbow, 45° Elbow, Tee kwụ ọtọ, Tee na-ebelata, Cross, Njikọta, Njikọta, okpu
Ihe akara akara: AISI 304 (UNS S30400), AISI 316/316L (UNS S31600/S31603)
Ụkpụrụ Njikọ: Tri-Clamp (1.5"), DIN 11851 (Iso Thread), Bevel Seat (DIN 11864), Butt Weld, SMS (Swedish Standard)
Oke nha: 1/2" (DN15) ruo 4" (DN100) - Ọkọlọtọ; Nha ahaziri ahazi ruo 12" dị
Ọkpụrụkpụ Mgbidi: Usoro 5S, 10S, 40S; Nlele tub dị gịrịgịrị nke dị ọcha
Mmecha Elu: Enyo Polish (Ra ≤ 0.8 µm), Elektrọnik (Ra ≤ 0.5 µm), Satin Polish (Ra ≤ 1.6 µm)

Zitere anyị ozi-e Budata ya dị ka PDF

Nkọwa Ngwaahịa

Ojiji a na-ejikarị eme ihe maka ihe eji etinye paịpụ

SS 304 & 316 Igwe anaghị agba nchara maka ịdị ọcha

E mepụtara ihe ndị e ji arụ ọrụ SS 304 na 316 nke anaghị agba nchara iji mezuo ihe ndị kacha mkpa dị na nri na ihe ọṅụṅụ, ọgwụ, teknụzụ bayotechnoloji, na ụlọ ọrụ ịchọ mma. Dịka ihe ndị dị mkpa na sistemụ paịpụ usoro ịdị ọcha, ikpere aka, tees, na ihe ndị ọzọ a na-eme nke ọma na-eme ka ngwaahịa dị ọcha, na-egbochi mmetọ, ma na-eme ka usoro nhicha dị irè dịkwuo mfe.

E ji ígwè AISI 304 ma ọ bụ ígwè anaghị agba nchara nke nwere asambodo 316/316L nke na-eguzogide nchara, rụọ ihe ndị a, ha nwere atụmatụ na-enweghị crevice, nwere elu ime mara mma nke gafere ụkpụrụ ụlọ ọrụ maka nhicha. Ha nwere ọtụtụ nhọrọ njikọ gụnyere Tri-Clamp na orbital butt weld, ha na-enye ngwọta dị iche iche maka nrụnye na sistemụ na-adịgide adịgide na nke chọrọ mwepụ ugboro ugboro maka ndozi ma ọ bụ mgbanwe ogbe. E mepụtara ihe ọ bụla na-enweghị ụkwụ nwụrụ anwụ iji gbochie nje bacteria ịbanye n'ime ya, ọ dakọtara nke ọma na usoro Clean-in-Place (CIP) na Sterilize-in-Place (SIP), na-ahụ na e rubere isi na iwu ịdị ọcha zuru ụwa ọnụ na ihe achọrọ maka GMP.

Akwụkwọ data

Akụkụ nke Ịkpa Aka Ịdị ọcha 90 ogo -3A (nkeji:mm)

Nha	D	L	R
1/2"	12.7	19.1	19.1
3/4"	19.1	28.5	28.5
1"	25.4	38.1	38.1
1/1/4"	31.8	47.7	47.7
1 1/2"	38.1	57.2	57.2
2"	50.8	76.2	76.2
2 1/2"	63.5	95.3	95.3
3"	76.2	114.3	114.3
4"	101.6	152.4	152.4
6"	152.4	228.6	228.6

Akụkụ nke ikpere aka Sanitary Weld 90 degrees -DIN (Nkeji:mm)

Nha	D	L	R
DN10	12	26	26
DN15	18	35	35
DN20	22	40	40
DN25	28	50	50
DN32	34	55	55
DN40	40	60	60
DN50	52	70	70
DN65	70	80	80
DN80	85	90	90
DN100	104	100	100
DN125	129	187	187
DN150	154	225	225
DN200	204	300	300

Akụkụ nke ikpere aka Sanitary Weld 90 degrees -ISO/IDF (Nkeji:mm)

Nha	D	L	R
12.7	12.7	19.1	19.1
19	19.1	28.5	28.5
25	25.4	33.5	33.5
32	31.8	38	38
38	38.1	48.5	48.5
45	45	57.5	57.5
51	50.8	60.5	60.5
57	57	68	68
63	63.5	83.5	83.5
76	76.2	88.5	88.5
89	89	103.5	103.5
102	101.6	127	127
108	108	152	152
114.3	114.3	152	152
133	133	190	190
159	159	228.5	228.6
204	204	300	300
219	219	305	302
254	254	372	375
304	304	450	450

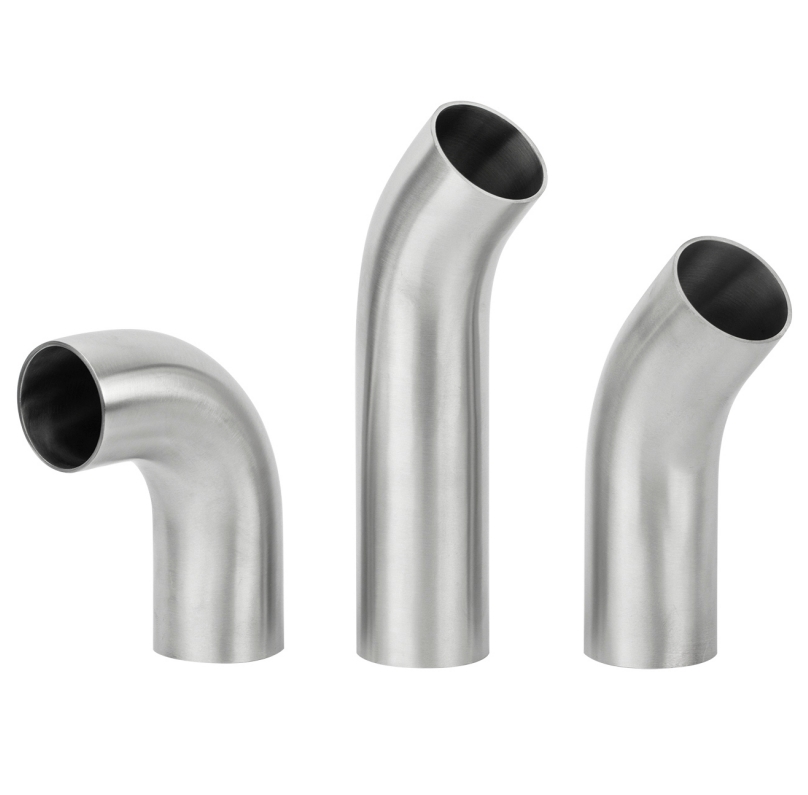

Akụkụ nke Santitary Weld Elbow-45 degrees -3A (nkeji:mm)

Nha	D	L	R
1/2"	12.7	7.9	19.1
3/4"	19.1	11.8	28.5
1"	25.4	15.8	38.1
1 1/4"	31.8	69.7	47.7
1 1/2"	38.1	74.1	57.2
2"	50.8	103.2	76.2
2 1/2"	63.5	131.8	95.3
3"	76.2	160.3	114.3
4"	101.6	211.1	152.4

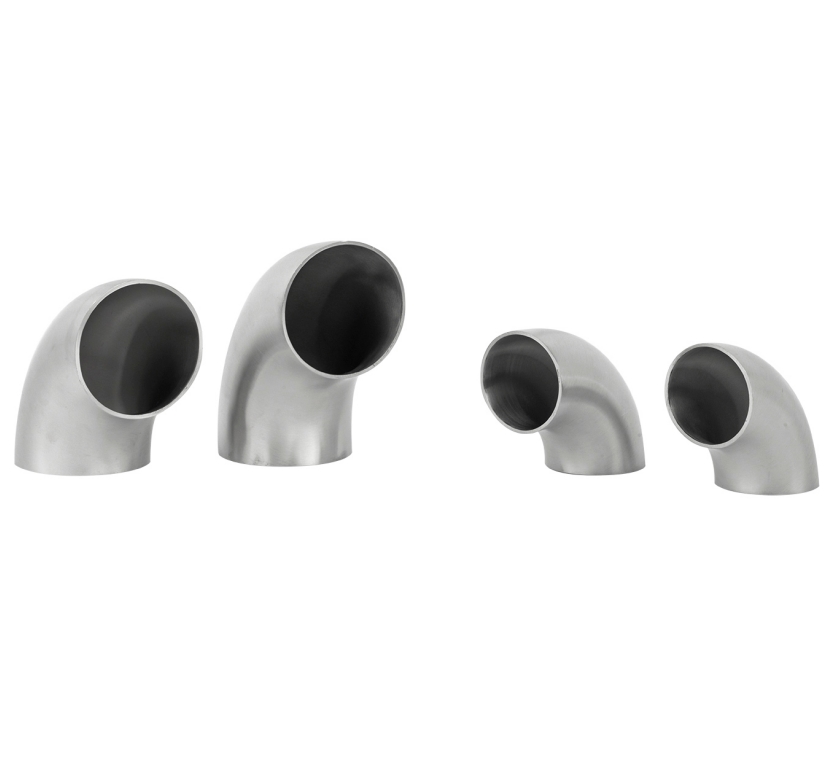

Akụkụ nke Santitary Weld Elbow-90 degrees -3A (nkeji:mm)

Nha	D	L	R
1/2"	12.7	19.1	19.1
3/4"	19.1	28.5	28.5
1"	25.4	38.1	38.1
1 1/4"	31.8	47.7	47.7
1 1/2"	38.1	57.2	57.2
2"	50.8	76.2	76.2
2 1/2"	63.5	95.3	95.3
3"	76.2	114.3	114.3
4"	101.6	152.4	152.4
6"	152.4	228.6	228.6

Akụkụ nke Santitary Weld Elbow - ogo 45 nwere nsọtụ kwụ ọtọ -SMS (Nkeji: mm)

Nha	D	L	R
25	25.4	45	25
32	31.8	53.3	32
38	38.1	56.7	38
51	50.8	63.6	51
63	63.5	80.8	63.5
76	76.2	82	76
102	101.6	108.9	150

ỊLELE

Nkọwapụta Ihe:

AISI 304 (CF8): 18-20% Chromium, 8-10.5% Nickel – Ezigbo nguzogide nchara n'ozuzu

AISI 316/316L (CF3M): 16-18% Chromium, 10-14% Nickel, 2-3% Molybdenum – Nguzogide chloride dị elu

Asambodo Ihe: Ihe niile enyere na asambodo EN 10204 3.1 na nchọcha zuru oke

Ihe dị iche iche dị na kabọn dị ala: 316L (<0.03% C) dị maka ngwa ndị chọrọ ka mma ịgbado ọkụ

Atụmatụ Nhazi Ịdị Ọcha:

Nhazi ụkwụ efu efu: radii dị n'ime ≤1.5D kwa ihe ASME BPE chọrọ

Ihe owuwu na-enweghị mgbawa: Elu na-egbuke egbuke na-aga n'ihu nke nwere opekempe radius 3mm

Geometry A Na-agbapụta Mmiri: Akụkụ mmiri na-agbapụta onwe ya na-egbochi ịbanye mmiri

Mgbanwe Dị Mfe: Mgbanwe ntụzịaka nwayọ nwayọ iji belata ọgba aghara

A pụrụ ịgbaze: A kwadoro maka usoro ịgbaze steam ugboro ugboro

Mmepụta Ihe Kachasị Mma:

Nhazi nke ọma: Ịkpụ ihe oyi ma ọ bụ hydroforming maka ọkpụrụkpụ mgbidi na-agbanwe agbanwe

Ịgbado ọkụ Orbital: Maka ihe ndị e ji agbado ọkụ butt, na-eme ka a banye n'ime mmiri zuru oke na obere ntinye okpomọkụ.

Ịchacha ihe na-aga n'ihu: Ịchacha ihe na-eme ka ihe dị n'ọtụtụ usoro dị iche iche (usoro grit 180-600+)

Electrophilshing: Usoro electrochemical nhọrọ maka nguzogide nchara ka mma

Passivation: Ọgwụgwọ Nitric acid dịka ASTM A967 si dị iji weghachi oyi akwa chromium oxide

Sistemụ Njikọ:

Mkpọchi atọ: Mkpọchi 1.5" ọkọlọtọ nwere ferrules 304/316 a kpụchara akpụcha

Njikọta Butt: Ngwụcha akwadoro maka ịgbado ọkụ gburugburu (nhazi ID/OD n'ime 0.1mm)

Bevel Seat: njikọ ISO na njigide gasket dị ọcha

Nkwụsị Ngwa Ngwa: Njikọ Aseptic maka mgbakọ/nkwụsị ugboro ugboro

Akara na Nchọgharị Ogo:

Akara Laser: Akara na-adịgide adịgide site na ọkwa ihe, nha, na nọmba ihe onwunwe

Ịhazi Agba: Akara agba nhọrọ maka njirimara dị mfe na sistemụ agwakọtara agwakọta

Akara RFID: Dị maka sistemụ ngwa ahịa akpaghị aka na nchọcha

Ngwa

Sistemụ Mmiri:

WFI (Mmiri maka ịgba ntụtụ) na PW (Mmiri dị ọcha) nkesa oghere

Ndị na-eme ihe ndị dị ndụ:

Nkwadebe mgbasa ozi, owuwe ihe ubi, na usoro ihe atụ

Sistemụ Nchacha:

Sistemụ nzacha chromatography na sistemụ nzacha ultrafiltration

Nhazi:

Nkwadebe nchekwa na ahịrị nnyefe ngwaahịa

Steam dị ọcha:

Sistemụ nchịkọta na nkesa nkesa condensate

A: Ị nwere ike ịnabata TPI?
A: Ee, ee. Nnọọ gaa na ụlọ ọrụ mmepụta ihe anyị wee bịa ebe a inyocha ngwaahịa ndị ahụ ma lelee usoro mmepụta ha.

Q: Ị nwere ike inye Fọm e, Asambodo mmalite?
A: Ee, anyị nwere ike inye.

Q: Ị nwere ike inye ụlọ ọrụ azụmahịa akwụkwọ ọnụahịa na CO?
A: Ee, anyị nwere ike inye.

Q: Ị nwere ike ịnabata L/C e nyefere ụbọchị 30, 60, 90?
A: Anyị nwere ike. Biko kparịta ụka na ahịa.

Q: Ị nwere ike ịnabata ụgwọ O/A?
A: Anyị nwere ike. Biko kparịta ụka na ahịa.

Q: Ị nwere ike inye ihe atụ?
A: Ee, ụfọdụ ihe atụ bụ n'efu, biko lelee ya na ahịa.

A: Ị nwere ike ịnye ngwaahịa ndị kwekọrọ na NACE?
A: Ee, anyị nwere ike.
