oghere oghere oghere paddle efu A515 gr 60 fig 8 glange blind flange

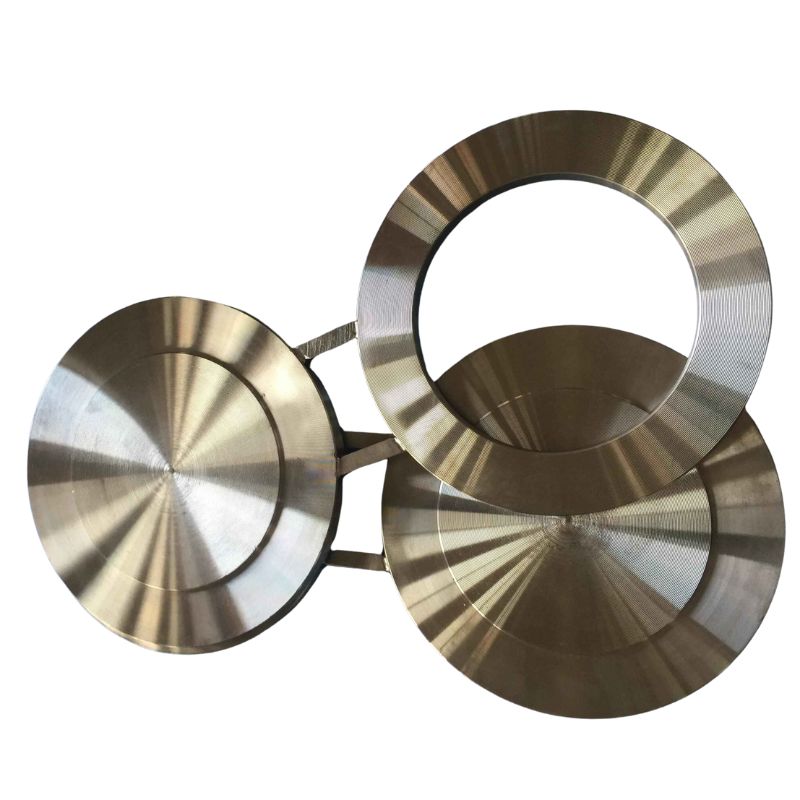

Paddle Blank Spacer dị na ASTM A515 Grade 60, nke a haziri dị ka Figure-8 Spectacle Blind Flange, bụ ngwaọrụ nchekwa na nkewa dị mkpa na sistemụ paịpụ ụlọ ọrụ mmepụta ihe. Ọ na-ejikọta ọrụ atọ n'ụzọ amamihe dị na ya n'otu nkeji siri ike: efere kpuru ìsì siri ike maka nkewa dị mma, mgbanaka spacer maka nkewa, na weebụ njikọ nwere aka "paddle" agbatịkwuru maka njirimara anya doro anya.
E ji ígwè carbon ASTM A515 Grade 60 nke e ji ígwè nrụgide rụọ ma ọ bụ nke e ji ígwè arụ ọrụ rụọ, ihe mejupụtara ya na-enye ike na ntachi obi dị mma maka ọrụ okpomọkụ dị n'etiti ruo n'ọkwa dị elu. Nhazi "foto-8" na-enye ndị ọrụ ohere ịchọpụta ọnọdụ ahịrị ngwa ngwa (mepere ma ọ bụ nke dịpụrụ adịpụ) site n'ebe dị anya, ihe dị mkpa maka usoro mkpọchi/tagout (LOTO) na nchekwa osisi. Emebere ya dịka ọkọlọtọ ASME B16.48 si dị, ọ na-eme ka arụmọrụ a pụrụ ịdabere na ya dị ka ahịrị efu, na-enye akara zuru oke, nke na-anaghị agbapụta mgbe ejiri eriri siri ike mechie ya n'etiti flanges. Ọdịdị ya siri ike na-eme ka ọ bụrụ ngwaọrụ dị mkpa maka mmezi nchekwa, nnwale sistemụ, na mgbanwe nhazi usoro na gburugburu ebe siri ike.
Nkọwapụta
| Aha Ngwaahịa | Flange ìsì |
| Nha | 1/2"-250" |
| Nrụgide | 150#-2500#,PN0.6-PN400,5K-40K,API 2000-15000 |
| Ọkọlọtọ | ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A, wdg. |
| Ọkpụrụkpụ mgbidi | SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS na ndị ọzọ. |
| ihe | Igwe anaghị agba nchara:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254Mo na wdg. |
| Igwe carbon:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 wdg. | |
| Igwe anaghị agba nchara duplex: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462, 1.4410, 1.4501 na wdg. | |
| Ígwè ọkpọkọ:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 wdg. | |
| Ngwongwo nickel:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 wdg. | |
| Ngwakọta Cr-Mo:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3, 15Crmo, wdg. | |
| Ngwa | Ụlọ ọrụ mmanụ ala; ụlọ ọrụ ụgbọelu na ụgbọ elu; ụlọ ọrụ ọgwụ; ikuku gas; ụlọ ọrụ ike; ụlọ ọrụ ụgbọ mmiri; ọgwụgwọ mmiri, wdg. |
| Uru | ngwaahịa dị njikere, oge nnyefe ngwa ngwa; dị na nha niile, ahaziri ahazi; mma dị elu |
Ụkpụrụ Nha
NKỌWA NGWA AHỊA
Ihe na Mwube:
A na-eji ígwè ASTM A515 Grade 60 mee ihe nke ọma, nke a na-akpọ ASTM A515 Grade 60, ihe e ji arụ ọrụ maka itinye ihe n'ime arịa okpomọkụ dị elu na nke dị elu. Ọ na-enye ike nrụgide kacha nta nke 415 MPa (60 ksi) na ezigbo ike ịgbado ọkụ. Maka ọrụ dị mkpa, enwere ike inye A516 Grade 60 ma ọ bụ 70.
Nhazi nkenke:
A na-eji igwe arụ ọrụ niile, ọkachasị ihu mkpuchi ndị metụrụ gasket ahụ, ruo mgbe ọ ga-adị ire ụtọ (ọ na-abụkarị 125-250 AARH serrated finish maka RF). A na-egwupụta ma gbanwee oghere bolt ndị ahụ ka ha wee nwee nkọwa ASME B16.5, na-ahụ na ha dabara nke ọma na flanges mating ma na-egbochi nrụgide bolt n'oge nrụnye.
Atụmatụ Nhazi:
"Paddle" etiti bụ akụkụ dị mkpa nke ihe ngosi ahụ, na-enye aka siri ike maka ntụgharị na ihe ngosi anya doro anya. A na-esekarị ya na agba ndị a na-ahụ anya nke ọma (dịka ọmụmaatụ, odo maka akụkụ oghere, uhie maka akụkụ ìsì) dịka ọkọlọtọ osisi si dị. A na-agbakọ ọkpụrụkpụ nke ma akụkụ ìsì na akụkụ oghere iji nagide nrụgide pipeline zuru oke ma nye mkpakọ gasket kwesịrị ekwesị na-enweghị mgbagọ.
Ọrụ:
Ngalaba ahụ na-agbagharị na bolts dị n'etiti flanges paịpụ abụọ ahụ. N'ọnọdụ "emeghe", mgbanaka spacer na-adaba na ọkpọkọ ọkpọkọ ahụ, na-enye ohere ka mmiri na-asọ. N'ọnọdụ "emechi emechi" ma ọ bụ "kpuru ìsì", efere siri ike na-egbochi ahịrị ahụ kpamkpam, na-enye ebe dị mma nkewapụ karịa valvụ mechiri emechi.
Akara:
A na-etinye akara na akara mgbe niile dịka ihe ASME B16.48 chọrọ si dị, gụnyere ọkwa ihe (A515 Gr.60), nha, ọkwa nrụgide, na njirimara nke onye nrụpụta.
ỊKARA NA NKWAKỌTA
Nkwakọ ngwaahịa: A na-echebe ákwà mgbochi anya ọ bụla n'otu n'otu. A na-eji ihe mgbochi nchara kpuchie ihu mkpuchi igwe ma kpuchie ya na mkpuchi plastik ma ọ bụ katọn. A na-eji akwụkwọ VCI (Vapor Corrosion Inhibitor) ma ọ bụ plastik kechie ihe ahụ iji gbochie nchara n'oge njem. Maka nha ndị buru ibu, a na-eji igbe osisi ahaziri iche nwere ihe nkwado dị n'ime. Enwere ike ijikọ obere nha na pallet nwere nchebe ihu.
Akara: A na-etinye akara na-anaghị eguzogide ihu igwe, nke na-akọwapụta nọmba akụkụ, nha, ọkwa nrụgide, ihe, na ebe a na-aga. E tinyere akara ngosi njikwa nke ọma na igbe ma ọ bụ ngwugwu ahụ (dịka ọmụmaatụ, "Akụkụ a Elu," "Debe Akọrọ").
Mbupu: Anyị na-eji ụzọ mbupu kacha mma dabere na nha na ngwa ngwa nke iwu ahụ—site na akpa mmiri nkịtị maka nnukwu iwu ruo na ibu ụgbọelu maka mkpa ọrụ dị mkpa. A na-akwadebe akwụkwọ mbupu niile dị mkpa (ndepụta ngwugwu, akwụkwọ ọnụahịa azụmahịa, asambodo mmalite) nke ọma iji hụ na a na-ahazi omenala n'ụwa niile nke ọma.
NYOCHA
Efere ígwè ASTM A515 Grade 60 ọ bụla na-enweta asambodo zuru oke nke ihe. Anyị na-eme nyocha spectrochemical iji hụ na ihe mejupụtara kemịkalụ na-emezu ihe achọrọ maka ọkwa, gụnyere carbon, manganese, phosphorus, sulfur, na silicon. Nnwale ihe onwunwe igwe gụnyere ike nrụgide (opekempe 415 MPa), ike mmepụta (opekempe 205 MPa), na nha ogologo dịka ọkọlọtọ ASTM A370 si dị. Maka ngwa okpomọkụ dị ala, enwere ike ime nnwale mmetụta Charpy V-Notch nhọrọ na okpomọkụ akọwapụtara (-29°C kacha nta ọkọlọtọ) iji kwado ike ihe.
A na-eji ngwa nha nha nke ihe ngosi enyo ọ bụla eme nyocha nha 100%. Akụkụ dị mkpa a na-enyocha gụnyere: dayameta mpụta (±1.5mm ndidi), dayameta gburugburu bolt (±0.8mm), dayameta oghere bolt na ọnọdụ (±0.5mm), ọkpụrụkpụ (±0.5mm kwa ihe achọrọ maka ASME B16.48), na ịdị larịị ihu na ihu (n'ime 0.2mm n'ofe ihe mkpuchi). A na-elebara nhazi aka paddle na nkwenye clearance anya nke ọma maka ntụgharị kwesịrị ekwesị n'etiti flanges ASME B16.5 ọkọlọtọ.
Usoro Mmepụta
| 1. Họrọ ezigbo ihe eji arụ ọrụ | 2. Bee ihe eji eme ihe | 3. Ịkpo ọkụ tupu oge eruo |
| 4. Ịkpụcha ihe | 5. Ọgwụgwọ okpomọkụ | 6. Ịrụ ọrụ siri ike |
| 7. Ịgwupụta ihe | 8. Ịmecha nke ọma | 9. Akara |
| 10. Nnyocha | 11. Nkwakọ ngwaahịa | 12. Nnyefe |
Okwu mmeghe ngwaahịa
Ihe ngosi ngwa dị iche iche: Ihe ngosi a nke eserese 8 bụ ngwaọrụ nchekwa zuru ụwa ọnụ nke a na-eji n'ofe ụlọ ọrụ ebe sistemụ paịpụ chọrọ nkwụsịtụ a pụrụ ịtụkwasị obi:
- Ụlọ Ọrụ Nrụpụta Mmanụ na Ụlọ Ọrụ Mmanụ: Maka ikewapụ ihe ndị na-emepụta ihe, kọlụm, ihe ndị na-agbanwe okpomọkụ, na ọkpọkọ n'oge mmezi ma ọ bụ mgbanwe ihe na-akpali akpali.
- Mmepụta/Nzipu Mmanụ na Gas: N'elu ọkpọkọ ọkpọkọ, isi olulu mmiri, na valvụ nchekwa nrụgide (PSVs) maka ịnọpụ iche n'enweghị nsogbu n'oge nnwale ma ọ bụ nrụzi.
- Mmepụta Ike: N'ime eriri uzuoku, sistemu mmiri nri, na eriri mmanụ iji kewapụ akụkụ nke ụlọ ọrụ ahụ maka ndozigharị.
- Nhazi Kemịkalụ na Ọgwụ: Iji gbochie mmetọ n'etiti ogbe ma ọ bụ n'oge nhicha akụrụngwa (CIP/SIP).
- Ọgwụgwọ na Ịrụ Ụgbọ Mmiri: Maka ikewapụ ọkpọkọ, valvụ, na tankị n'ime sistemụ ọrụ.
Uru nke ọkọnọ na mmepụta anyị:
- Mmepụta Ihe n'ime Ụlọ: Anyị na-achịkwa usoro niile site na ịzụta ihe, ịkpụ, igwe, ruo na mmecha, hụ na e ji ya mee ihe nke ọma ma nye ya n'oge.
- Ọkachamara n'ihe gbasara ihe: Anyị na-enye nduzi maka nhọrọ ihe (A515 vs. A516, ígwè carbon vs. ígwè anaghị agba nchara) dabere na ọnọdụ ọrụ gị kpọmkwem (okpomọkụ, nrụgide, ire ere).
- Ike Nhazi: Anyị nwere ike imepụta ákwà mgbochi anya nke na-adịghị adịkarị ọkpụrụkpụ, yana ụkpụrụ oghere pụrụ iche, nhazi aka pụrụ iche, ma ọ bụ na ihe ndị ọzọ (ígwè anaghị agba nchara, ígwè alloy) ma ọ bụrụ na achọrọ ya.
- Nhazi Nchekwa-Nke Mbụ: Emepụtara ngwaahịa anyị n'uche nchekwa onye ọrụ, na-egosipụta paddles doro anya, siri ike na akụkụ ziri ezi maka njikwa dị mfe ma dị nchebe n'oge ntinye na ntụgharị.
- Ọrụ Dị Elu nke Ngwuputa Ngwa Ahịa zuru ụwa ọnụ: Dịka onye nwere ahụmịhe n'ịzụpụ ihe, anyị na-etinye ma na-ede akwụkwọ mbupu iji mezuo ọkọlọtọ mba ụwa, na-eme ka ihe ndị dị mkpa maka nchekwa gị bịarute ebe a kwadebere maka nrụnye. Anyị na-enye data teknụzụ zuru oke na nkwado iji mee ka njikọta dị mfe na usoro mmezi na nchekwa gị.
Ihe ndị dị mkpa maka paịpụ bụ ihe ndị dị mkpa na sistemụ paịpụ, a na-eji ha ejikọ, na-emegharị ya, na-agbanwe ya, na-agbanwe nha ya, na-emechi ma ọ bụ na-achịkwa mmiri mmiri. A na-ejikarị ha eme ihe n'ọhịa dịka ihe owuwu, ụlọ ọrụ mmepụta ihe, ike na ọrụ obodo.
Ọrụ Ndị Dị Mkpa:Ọ nwere ike ịrụ ọrụ dịka ijikọ paịpụ, ịgbanwe ụzọ mmiri si aga, kewaa na ijikọ mmiri si aga, ịgbanwe dayameta paịpụ, mechie paịpụ, ijikwa na ịchịkwa mmiri si aga.
Oke Ngwa:
- Mmiri na draịva ụlọ:A na-eji ikpere aka PVC na PPR tris eme ihe maka netwọk ọkpọkọ mmiri.
- Paịpụ ndị ọrụ mmepụta ihe:A na-eji ihe mkpuchi ígwè anaghị agba nchara na ihe mkpuchi ígwè alloy eme ihe iji bufee ihe mkpuchi kemịkalụ.
- Njem ike:A na-eji ihe ndị e ji ígwè rụọ arụ ọrụ nke nwere nrụgide dị elu na paịpụ mmanụ na gas.
- HVAC (Ịkpo oku, ikuku ikuku, na ntụ oyi):A na-eji ihe ndị e ji ejikọta paịpụ ọla kọpa iji jikọọ paịpụ ndị na-eme ka mmiri dị jụụ, a na-ejikwa njikọ ndị na-agbanwe agbanwe eme ihe maka ibelata ịma jijiji.
- Ịgba mmiri n'ugbo:Njikọ ngwa ngwa na-eme ka mgbakọ na mwepụ nke sistemụ ịgba mmiri sprinkler dị mfe.
